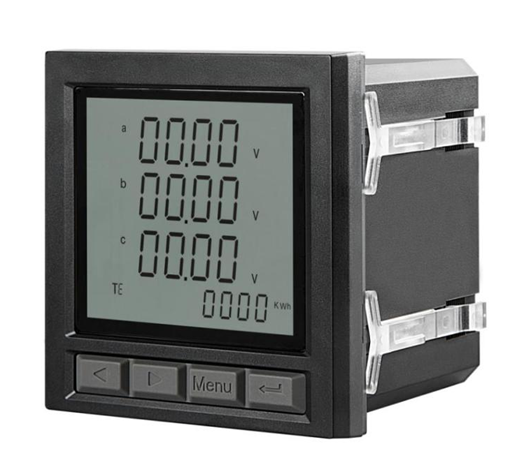

多功能電力儀表
(LCD顯示)
使 用 手 冊
Ver1.0
多功能電力儀表采用現代數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定地測量三相電網中的所有常用電力參數：三相電壓、三相電流、有功功率、無功功率、視在功率、電網頻率、功率因數、電能、電壓不平衡度、電流不平衡度、平均電壓、相間電壓夾角、電壓總諧波、電壓2~63次分次諧波、電流總諧波、電流2~63次分次諧波、電壓最大/值最小值、電流最大值/最小值、兩個時區4種費率8個時段、有功/無功最大需量、通過外部漏電（或零序）電流互感器實現漏電（或零序）電流的測量、最多32條開關變位SOE事件記錄。輸入輸出接口最多可配備：兩路電能脈沖輸出、兩路數字通迅接口、四路開關量輸入、四路開關量輸出、四路模擬量輸出。
多功能電力儀表具有極高的性價比，可以直接取代常規測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集單元，已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇、智能型配電房、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成與業界同PLC、變頻器、工業控制計算機通訊軟件的組網通信。
二、技術參數
|
性能
|
參數
|
|
輸 入 測
量 顯 示
|
電壓
|
網絡
|
三相三線、三相四線
|
|
額定值
|
AC100V/400V
|
|
過負荷
|
1.2倍額定值（連續）; 2倍額定值/1 秒
|
|
功率
|
<0.4VA(每相)
|
|
阻抗
|
>500kΩ
|
|
精度
|
RMS測量，精度等級0.2
|
|
電流
|
額定值
|
AC
1A/5A
|
|
過負荷
|
1.2 倍額定值（連續）; 10倍額定值/1 秒
|
|
功率
|
<0.2VA（每相）
|
|
阻抗
|
<2mΩ
|
|
精度
|
RMS測量，精度等級0.2
|
|
頻率
|
45~65Hz
|
|
功率
|
視在功率，有功精度0.5級，無功精度1.0級
|
|
電能
|
分時四象限計量，有功精度1級，無功精度2級
|
|
電源
|
工作范圍
|
AC/DC85~270V
|
|
功耗
|
≤5VA
|
|
輸出
|
數字接口
|
RS485接口，Modbus-RTU協議或DL/T645-2007協議
|
|
脈沖輸出
|
脈沖常數：5000imp/KWh
|
|
環境
|
工作環境
|
-10~55℃
|
|
儲存環境
|
-20~75℃
|
|
相對濕度
|
5%～95%，不結露
|
|
海拔高度
|
≤2000m
|
|
安全
|
耐壓
|
電壓、電流信號，電源，開關量輸出，開關量輸入、模擬量輸入、RS485接口及脈沖輸出接口各為1組，四組中任意兩組之間2kV/Min
|
|
絕緣
|
輸入、輸出、電源對機殼>100MΩ
|
|
電能測量范圍
|
有功無功電度測量范圍0~99999999Mwh，超過此數值電度從0開始計數
|
|
擴展功能
|
開關量輸入
|
4DI（最多）
|
|
開關量輸出
|
4D0（最多）
|
|
脈沖輸出
|
2PO
|
|
模擬量輸出
|
4AO | |
